产品详情

VALBIA电动/气动蝶阀

DN32~DN600, PN10-PN16

铸铁GGG40环氧树脂涂层，对夹式，支耳式，NBR, EPDM阀座.

Art. 8M036*** (EPDM)

Art. 8M101*** (NBR)

Art. 8M038*** (EPDM)

Art. 8M103*** (NBR)

Art. 8P010100 (EPDM)

Art. 8P019700 (NBR)

Art. 8P010500 (EPDM)

Art. 8P020100 (NBR)

Art. 8P009700 EPDM Art. 8P019500 NBR

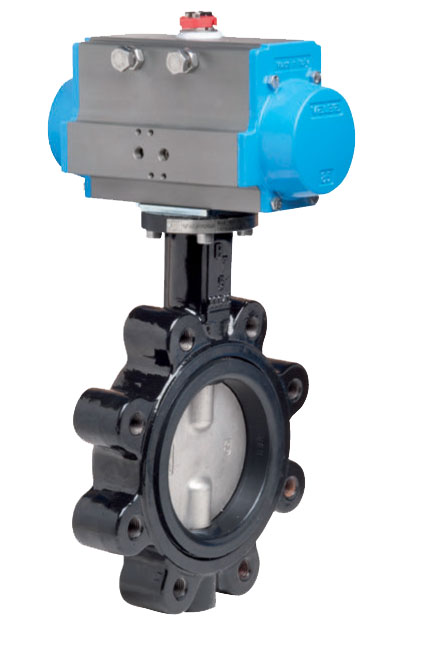

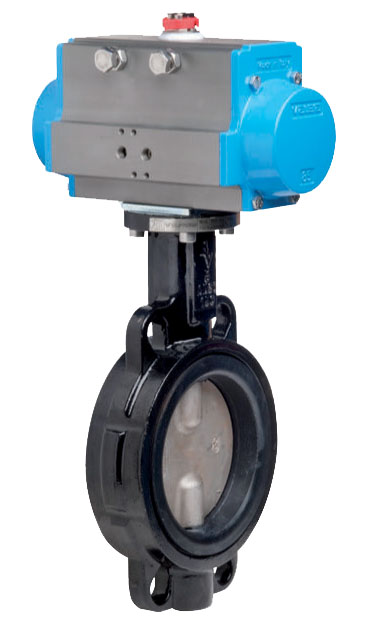

VALVOLA CON ATTUATORE DOPPIO EFFETTO VALVE WITH DOUBLE ACTING ACTUATOR

DN	50	65	80	100	125	150	200	250	300
PN	16	16	16	16	16	16	16	16	16
A	255	267	281	315	327	355	434	482	541
B	326	345	370	417	450	493	602	689	784
Ø C	100	120	127	161	190	215	268	325	400
D	71	71	81	95	95	106	137	148	164
E	43	46	46	52	56	56	60	68	78
F	141	141	164	210	210	241	333	372	435
ACT.	DA 52	DA 52	DA 63	DA 75	DA 75	DA 85	DA 115	DA 125	DA 140
RI	3836	3836	3838	3839	3840	3841	3965	3865	3868

Art. 8P009800 EPDM Art. 8P019600 NBR

DN	50	65	80	100	125	150	200	250	300
PN	16	16	16	16	16	16	16	16	16
A	266	279	312	328	354	366	469	524	672
B	338	357	401	430	477	504	637	731	915
Ø C	100	120	127	161	190	215	268	325	400
D	81	81	106	106	123	123	164	186	213
E	43	46	46	52	56	56	60	68	78
F	164	164	241	241	275	275	435	500	493
ACT.	SR 63	SR 63	SR 85	SR 85	SR 100	SR 100	SR 140	SR 160	SR 180
RI	3843	3843	3844	3840	3846	3847	3848	3867	3309

Art. 8P010100 EPDM Art. 8P019700 NBR

VALVOLA CON ATTUATORE DOPPIO EFFETTO VALVE WITH DOUBLE ACTING ACTUATOR

DN	32	40	50	65	80	100	125	150	200	250	300
PN	16	16	16	16	16	16	16	16	16	16	16
A	224	224	255	267	281	315	327	355	434	482	541
B	282	294	326	345	370	417	450	493	602	689	784
Ø C	85	95	100	120	127	161	190	215	268	325	400
D	71	71	71	71	81	95	95	106	137	148	164
E	33	33	43	46	46	52	56	56	60	68	78
F	141	141	141	141	164	210	210	241	333	372	435
ACT.	DA 52	DA 52	DA 52	DA 52	DA 63	DA 75	DA 75	DA 85	DA 115	DA 125	DA 140
RI	3155	3836	3836	3836	3838	3839	3840	3841	3965	3865	3868

Art. 8P010200 EPDM Art. 8P019800 NBR

VALVOLA CON ATTUATORE SEMPLICE EFFETTO VALVE WITH SPRING RETURN ACTUATOR

DN	32	40	50	65	80	100	125	150	200	250	300
PN	16	16	16	16	16	16	16	16	16	16	16
A	231	235	266	279	312	328	354	366	469	524	672
B	290	305	338	357	401	430	477	504	637	731	915
Ø C	85	95	100	120	127	161	190	215	268	325	400
D	81	81	81	81	106	106	123	123	164	186	213
E	33	33	43	46	46	52	56	56	60	68	78
F	164	164	164	164	241	241	275	275	435	500	493
ACT.	SR 63	SR 63	SR 63	SR 63	SR 85	SR 85	SR 100	SR 100	SR 140	SR 160	SR 180
RI	3176	3843	3843	3843	3844	3840	3846	3847	3848	3867	3309

Art. 8P020500 VITON

VALVOLA CON ATTUATORE DOPPIO EFFETTO VALVE WITH DOUBLE ACTING ACTUATOR

DN	50	65	80	100	125	150	200	250	300
PN	16	16	16	16	16	16	16	16	16
A	255	267	281	315	327	355	434	482	541
B	326	345	370	417	450	493	602	689	784
Ø C	100	120	127	161	190	215	268	325	400
D	71	71	81	95	95	106	137	148	164
E	43	46	46	52	56	56	60	68	78
F	141	141	164	210	210	241	333	372	435
ACT.	DA 52	DA 52	DA 63	DA 75	DA 75	DA 85	DA 115	DA 125	DA 145
RI	3836	3836	3838	3839	3840	3841	3965	3865	3868

Art. 8P020600 VITON

VALVOLA CON ATTUATORE SEMPLICE EFFETTO VALVE WITH SPRING RETURN ACTUATOR

DN	50	65	80	100	125	150	200	250	300
PN	16	16	16	16	16	16	16	16	16
A	266	279	312	328	354	366	469	524	672
B	338	357	401	430	477	504	637	731	915
Ø C	100	120	127	161	190	215	268	325	400
D	81	81	106	106	123	123	164	186	213
E	43	46	46	52	56	56	60	68	78
F	164	164	241	241	275	275	435	500	493
ACT.	SR 63	SR 63	SR 85	SR 85	SR 100	SR 100	SR 140	SR 160	SR 180
RI	3843	3843	3844	3840	3846	3847	3848	3867	3309

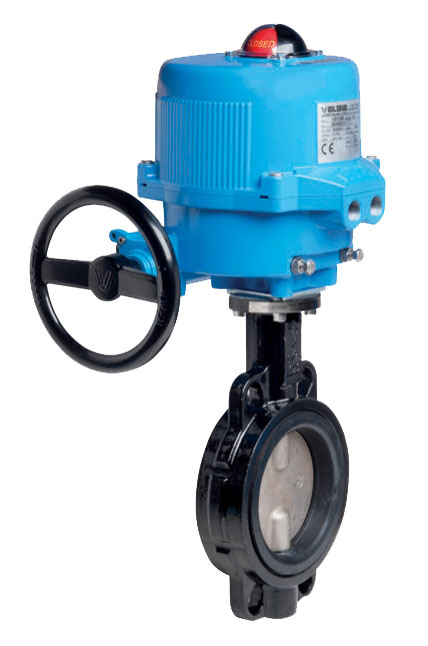

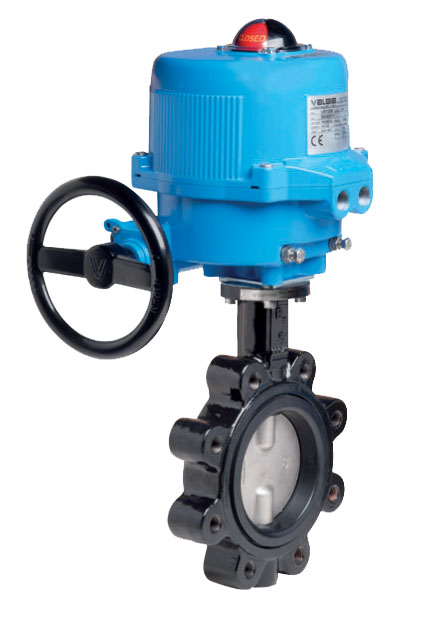

Art. 8E034*** EPDM - 8E096***NBR

DN	50	65	80	100	125	150	200	250
PN	16	16	16	16	16	16	16	16
B	413	432	472	500	551	579	644	719
C	341	354	383	398	428	441	476	512
D	157	157	185	185	211	211	222	222
E	191	191	215	215	237	237	247	247
F	61	61	68	68	84	84	77	77
G	130	130	147	147	153	153	170	170
H	43	46	46	52	56	56	60	68
I	100	120	127	161	190	215	268	325
ACT.	VB 030	VB 030	VB 060	VB 060	VB 110	VB 190	VB 270	VB 270
RI	3836	3836	3883	3884	3840	3847	3965	3842

*** CODICE TENSIONE PER ORDINAZIONE

VOLTAGE SUPPLY ORDER CODE

PER MOD. VB015 FOR MOD. VB015

12V AC/DC

+ 001

24V AC/DC

+ 002

100-240V AC

+ 004

PER MOD. VB30÷350 FOR MOD. VB30÷350

12V DC

+ 001

Art. 8E036*** EPDM - 8E101***NBR

DN	32	40	50	65	80	100	125	150	200	250
PN	16	16	16	16	16	16	16	16	16	16
B	322	334	413	432	472	500	551	579	644	719
C	264	264	341	354	383	398	428	441	476	512
D	123	123	157	157	185	185	211	211	222	222
E	164	164	191	191	215	215	237	237	247	247
F	43	43	61	61	68	68	84	84	77	77
G	121	121	130	130	147	147	153	153	170	170
H	33	33	43	46	46	52	56	56	60	68
I	85	95	100	120	127	161	190	215	268	325
ACT.	VB 015	VB 015	VB 030	VB 030	VB 060	VB 060	VB 110	VB 190	VB 270	VB 350
RI	3155	3836	3836	3836	3883	3884	3840	3847	3965	3865

*** CODICE TENSIONE PER ORDINAZIONE

VOLTAGE SUPPLY ORDER CODE

PER MOD. VB015 FOR MOD. VB015

12V AC/DC

+ 001

24V AC/DC

+ 002

100-240V AC

+ 004

PER MOD. VB30÷350 FOR MOD. VB30÷350

12V DC

+ 001

Art. 8M034*** EPDM - 8M096***NBR

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
PN	16	16	16	16	16	16	16	16	-	-	-	-	-	-
ACT.	VB030M	VB030M	VB060M	VB060M	VB110M	VB190M	VB270M	VB350M	-	-	-	-	-	-
KIT	RI3836	RI3836	RI3883	RI3884	RI3840	RI3847	RI3965	RI3965	-	-	-	-	-	-
12 V
24 V
100 - 240 V

*** CODICE TENSIONE PER ORDINAZIONE VOLTAGE SUPPLY ORDER CODE
12V AC/DC + 001		24V AC/DC + 002	100-240V AC + 004

Art. 8M036*** EPDM - 8M101***NBR

DN	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
PN	16	16	16	16	16	16	16	16	16	16	-	-	-	-	-	-
ACT.	VB015M	VB015M	VB030M	VB030M	VB060M	VB060M	VB110M	VB190M	VB270M	VB350M	-	-	-	-	-	-
KIT	RI3155	RI3836	RI3836	RI3836	RI3883	RI3884	RI3840	RI3847	RI3965	RI3965	-	-	-	-	-	-
12 V
24 V
100 - 240 V
